ГЕС-ГАЕС Галгенбіхль

ГЕС-ГАЕС Галгенбіхль (Мальта Верхня) — гідроелектростанція у Австрії, яка є верхнім ступенем у гідроенергетичному комплексі Мальта, створеним у провінції Каринтія у східній частині хребта Високий Тауерн, на північ від річки Драва.

ГЕС-ГАЕС Галгенбіхль

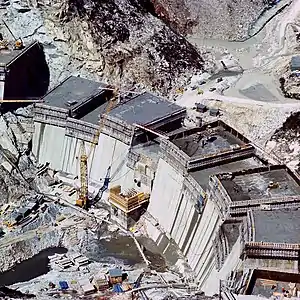

Гребля Кельнбрейн у процесі спорудження
47°03′57″ пн. ш. 13°21′10″ сх. д.
Країна  Австрія
Стан діюча
Річка Мальта
Каскад гідровузол Мальта-Рейссбек
Початок будівництва 1974
Роки введення першого та останнього гідроагрегатів 1977
Основні характеристики
Установлена потужність 120 (турбінний режим) / 116 (наосний режим)  МВт
Тип ГЕС пригреблева, гідроакумулююча
Розрахований напір 198  м
Характеристики обладнання
Тип турбін Френсіс, оборотні
Кількість та марка турбін 2 Charmilles
Витрата через турбіни 70  м³/с
Кількість та марка гідрогенераторів 2 BBC, 70 МВА
Потужність гідроагрегатів 4х62,8  МВт
Основні споруди
Тип греблі аркова (Кельнбрейн) / бетонна гравітаційна (Галгенбіхль)
Висота греблі 200 (Кельнбрейн) / 50 (Галгенбіхль)  м
Довжина греблі 620 (Кельнбрейн) / 200 (Галгенбіхль)  м
ЛЕП 110
Власник Verbund
ідентифікатори і посилання
ГЕС-ГАЕС Галгенбіхль
Мапа

У період з 1974 по 1978 рік у верхів'ї річки Мальта (ліва притока Драви) спорудили греблю Кельнбрейн (Kölnbrein), яка стала найвищою греблею в країні. При висоті у 202 метри вона має довжину 620 метрів та ширину від 8 (по гребеню) до 41 метра.[1] Утворене нею водосховище має площу поверхні 1,2 км2, об'єм у 205 млн м3 та наповнюється як за рахунок природного стоку, так і внаслідок закачування води при роботі станції в режимі гідроакумуляції.

Нижнім резервуаром при цьому є споруджене далі по тій же річці сховище Галгенбіхль. Воно має площу поверхні 0,21 км2, об'єм 4,4 млн м3 та створене двома греблями — бетонною гравітаційною висотою 50 метрів та довжиною 85 метрів і земляною з асфальтовим облицюванням висотою 15 метрів та довжиною 115 метрів.[2][3][4] Окрім деривації із ряду приток Мальти, як лівих (через тунель Мальта Норд, що постачає ресурс струмків Krumpenbach, Moosbach, Maralmbach, Melnikbach та річки Лізер), так і правих (тунель Мальта Зюд, який збирає воду струмків Findelkarbach, Preimlbach, Hochalmbach), сховище Галгенбіхль поповнюється за допомогою другого ступеню гідровузла — ГАЕС Роттау, для якої воно становить верхній резервуар.

Машинний зал станції обладнаний двома оборотними турбінами типу Френсіс загальною потужністю 120 МВт у турбінному та 116 МВт у насосному режимах. Напір, на якому працює ГЕС, становить 198 метрів, що значно менше аніж у щойно згаданого другого, головного ступеня гідровузла (1106 метрів).

Зв'язок з енергосистемою відбувається через ЛЕП, що працює під напругою 110 кВ.[5]
