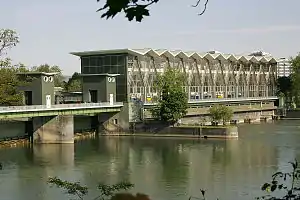

ГЕС Бірсфельден

ГЕС Бірсфельден (нім. Kraftwerk Birsfelden) — гідроелектростанція у Швейцарії на Верхньому Рейні, розташована в межах міста Базель. Входить до складу рейнського каскаду, знаходячись між ГЕС Аугст-Вілен (вище по течії) та Кембс.

ГЕС Бірсфельден
47°33′38″ пн. ш. 7°37′33″ сх. д.
Країна  Швейцарія
Адмінодиниця Birsfeldend[1]
Базель-Ланд
Базель
Стан діюча
Річка Рейн
Каскад Рейнський каскад
Роки введення першого та останнього гідроагрегатів 1954
Основні характеристики
Установлена потужність 120  МВт
Середнє річне виробництво 550  млн кВт·год
Тип ГЕС руслова
Розрахований напір 9  м
Характеристики обладнання
Тип турбін Каплан
Кількість та марка турбін 4
Витрата через турбіни 4х400  м³/с
Кількість та марка гідрогенераторів 4х28,6 МВА
Потужність гідроагрегатів 4х30  МВт
Основні споруди
Тип греблі водопропускна
Шлюз 190х12 + 180х12
ЛЕП 50
Власник Кантон Базель-Ланд / Кантон Базель-Штадт
ідентифікатори і посилання
GeoNames 6698591
ГЕС Бірсфельден

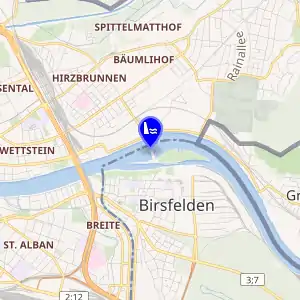

Мапа
 ГЕС Бірсфельден у Вікісховищі

При спорудженні станції, введеної в експлуатацію у 1954 році, праву протоку Рейну перекрили греблею, яка складається із п'яти водопропускних шлюзів та машинного залу. Останній  обладнано чотирма турбінами типу Каплан потужністю по 30 МВт, які при напорі у 9 метрів[2] забезпечують виробництво біля 0,55 млрд кВт-год електроенергії на рік.[3] У лівій протоці Рейну споруджено два судноплавних шлюзи із розмірами шлюзових камер 180х12 метрів та 190х12 метрів.[4]

Вже за первісним проектом середини 20 століття ГЕС була обладнана рибоходом.[5]

Видача продукції відбувається по ЛЕП, що працює під напругою 50 кВ.[6]

Примітки
  1. archINFORM — 1994.
  2. http://www.cs2.ch, CS2 AG - Switzerland -. Kraftwerk Birsfelden AG - Turbinen. www.kw-birsfelden.ch (en-GB). Процитовано 20 липня 2017.
  3. http://www.cs2.ch, CS2 AG - Switzerland -. Kraftwerk Birsfelden AG - Jährliche Stromproduktion seit 1954. www.kw-birsfelden.ch (en-GB). Процитовано 20 липня 2017.
  4. http://www.cs2.ch, CS2 AG - Switzerland -. Kraftwerk Birsfelden AG - Technische Daten. www.kw-birsfelden.ch (en-GB). Процитовано 20 липня 2017.
  5. http://www.cs2.ch, CS2 AG - Switzerland -. Kraftwerk Birsfelden AG - Fischtreppe. www.kw-birsfelden.ch (en-GB). Процитовано 20 липня 2017.
  6. http://www.cs2.ch, CS2 AG - Switzerland -. Kraftwerk Birsfelden AG - Transformatoren. www.kw-birsfelden.ch (en-GB). Процитовано 20 липня 2017.
