ГЕС Соуза Діаса (Жупіа)
ГЕС Соуза Діаса (Жупіа) (порт. Usina Hidrelétrica Engenheiro Souza Dias) — гідроелектростанція на сході Бразилії на межі штатів Сан-Паулу і Мату-Гросу-ду-Сул. Розташована між ГЕС Ілля-Солтейра (вище за течією) та ГЕС Порто-Примавера, входить до складу каскаду на другій за довжиною річці Південної Америки Парані.
| ГЕС Соуза Діаса (Жупіа) | ||||
|---|---|---|---|---|
 | ||||
| 20°46′45″ пд. ш. 51°37′45″ зх. д. | ||||
| Країна |
 Бразилія | |||
| Адмінодиниця | Сан-Паулу | |||
| Стан | діюча | |||
| Річка | Парана | |||
| Каскад | каскад на Парані | |||
| Роки введення першого та останнього гідроагрегатів | 1969—1974 | |||
| Основні характеристики | ||||
| Установлена потужність | 3551,2 МВт | |||
| Тип ГЕС | руслово-греблева | |||
| Розрахований напір | 21,3 м | |||
| Характеристики обладнання | ||||
| Тип турбін | Каплан | |||
| Кількість та марка турбін | 14 | |||
| Кількість та марка гідрогенераторів | 14 по 110,8 МВА | |||
| Потужність гідроагрегатів | 14х103 МВт | |||
| Основні споруди | ||||
| Тип греблі | земляна + бетонна | |||
| Висота греблі | 42 м | |||
| Довжина греблі | 4455 + 1040 м | |||
| Шлюз | 210х17 | |||
| ЛЕП | 460 | |||
| Власник | Companhia Energética de São Paulo (CESP) | |||
| ідентифікатори і посилання | ||||
| GeoNames | 3474572 | |||
  ГЕС Соуза Діаса | ||||

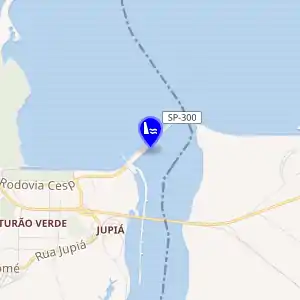

| Мапа | ||||
| ||||

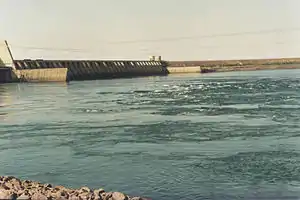

У межах проекту Парану перекрили комбінованою греблею, що складається з кількох ділянок:
- лівобережна земляна висотою 42 метри та довжиною 2385 метрів;
- центральна гравітаційна бетонна висотою 38 метрів та довжиною 1040 метрів;
- правобережна земляна висотою 40 метрів та довжиною 2070 метрів.
Ця споруда, яка потребувала 1,4 млн м3 бетону та 6 млн м3 ґрунту, утримує водосховище з площею поверхні 241 км2 та об'ємом 3353 млн м3 (корисний об'єм 903 млн м3), крім того, ще 168 млн м3 зарезервовано на випадок повені.
Між машинним залом і правобережною земляною дамбою обладнано судноплавний шлюз розмірами 210х17 метрів та висотою підйому 26 метрів.
Інтегрований у греблю машинний зал вміщує чотирнадцять турбін типу Каплан потужністю по 103 МВт, при цьому загальна потужність генераторів становить 3551,2 МВт. Гідроагрегати станції працюють при напорі у 21,3 метра.
Видача продукції відбувається по ЛЕП, розрахованій на роботу під напругою 460 кВ.[1][2][3]
