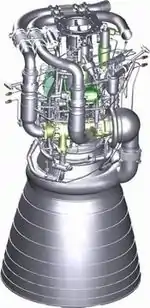

РД-861К
РД-861К — український рідинний ракетний двигун для створення тяги і управління третім ступенем ракети-носія Циклон-4 на активній ділянці польоту за тангажем і рисканням. Управління вектором тяги здійснюється поворотом камери двигуна в карданному підвісі у двох взаємно перпендикулярних площинах.
| РД-861К | |
 | |
| Країна походження |  Україна |
| Проєктувальник | Україна Державне конструкторське бюро «Південне» ім. М. К. Янгеля |
| Виробник | Україна Південний машинобудівний завод |
| Пов'язані РН | Циклон-4 Циклон-4М |
| Попередник | РД-861 |
| Статус | використовується |
| Паливо | НДМГ / N2O4 |
| Співвідношення | 2,41 |
| Цикл | відкритий |
| Конфігурація | |
|---|---|
| Кількість камер | 1 |
| Продуктивність | |
| Тяга | 7,916 тс |
| Тиск камери | 16,2 МПа |
| Питомий імпульс у вакуумі | 330 c |
| Тривалість роботи | 370 |
| Кількість вмикань | 3 |
| Розміри | |
| Довжина | 3,872 м |
| Діаметр | 1,954 м |
| Суха маса | 194 кг |
Двигун розроблений на базі вузлів високонадійного серійного двигуна РД-861 третього ступеня ракети-носія Циклон-3, що забезпечують високі енергетичні характеристики та надійність.
Порівняння характеристик двигунів РД-861 і РД-861К
| Параметр | РД-861 | РД-861К | Різниця |
|---|---|---|---|
| Питомий імпульс, с | 317 | 330 | +15,6 |
| Тривалість роботи, с | 130 | 370 | ×2,9 |
| Кількість запусків | 1 | 3 | ×3 |
Характеристики двигуна
Двигун — однокамерний, триразового включення, з турбонасосною системою подачі самозаймистих компонентів палива, виконаний за схемою без допалювання генераторного газу.
Робоче тіло турбіни — газ, що виробляється в газогенераторі при згорянні основних компонентів палива.
При запусках гелій розкручує ротор турбонасосного агрегату. Гелій зберігається в балоні системи живлення. Елементи автоматики спрацьовують при надходженні до їхньої керівної порожнини гелію після спрацьовування відповідних електропневмоклапанів. Гелій перебуває в балоні, встановленому на двигуні і заправляється з балонів ступеня при польоті ракети-носія.
Живлення системи управління вектором тяги здійснюється пальним високого тиску.
Співвідношення витрат компонентів палива підтримується з точністю ± 1,0%.
Відпрацювання
Починаючи з січня 2007 року, ДП КБ Південне і ДП ВО ПМЗ здійснювали вогневі конструкторські випробування маршового двигуна багатократного включення РД-861К третього ступеня ракети-носія «Циклон-4».
У першому півріччі 2009 року відбулась серія доводочних випробувань. Випробувались два двигуна. Двигуни були укомплектовані штатними сопловим насадками з вуглець-вуглецевого композиційного матеріалу.
Загалом було напрацьовано 2272 с, з них 1053 с з проведенням 17 включень — на одному двигуні, 1219 с з проведенням 12 включень — на іншому. За технічним завданням потрібно 3 включення при максимальній загальній тривалості роботи ~ 450 с.[джерело?]
