Токтогульська ГЕС
Токтогульська ГЕС — ГЕС на річці Нарин в Киргизії. Гребля утворює Токтогульське водосховище, найбільше водосховище в Середній Азії. Входить до Нарин-Сирдар'їнського каскаду ГЕС. Названа на честь Токтогул Сатилганов.
| Токтогульська ГЕС | ||||
|---|---|---|---|---|
 | ||||
| 41°39′25″ пн. ш. 72°38′10″ сх. д. | ||||
| Країна | Киргизстан | |||
| Адмінодиниця | Жалалабатська область | |||
| Стан | діюча | |||
| Річка | Нарин | |||
| Каскад | Наринський | |||
| Початок будівництва | 1956 | |||
| Основні характеристики | ||||
| Установлена потужність | 1200 МВт | |||
| Середнє річне виробництво | 4400 млн кВт·год | |||
| Тип ГЕС | греблева | |||
| Розрахований напір | 140 м | |||
| Характеристики обладнання | ||||
| Тип турбін | радіально-осьові | |||
| Кількість та марка турбін | 4×РО-170/505-В-535, | |||
| Витрата через турбіни | 245 м³/с | |||
| Кількість та марка гідрогенераторів | 4хСВ-1100/250-36УЧ | |||
| Потужність гідроагрегатів | 4×300 МВт | |||
| Основні споруди | ||||
| Тип греблі | бетонна гравітаційна водоскидна | |||
| Висота греблі | 215 м | |||
| Довжина греблі | 292,5 м | |||
| Шлюз | нема | |||
| ЛЕП | ОРУ-500 кВ | |||
| Власник | ВАТ «Электрические станции» | |||
| ідентифікатори і посилання | ||||
| GeoNames | 1538651, 8194828 | |||
  Токтогульська ГЕС | ||||
| Мапа | ||||
| ||||
Розташована в горах Центрального Тянь-Шаню на виході річки Нарин з Кетмень-Тюбинської долини.
Загальні відомості

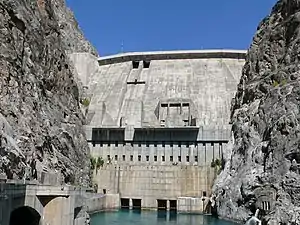

Конструктивно станція є високонапірною гідроелектростанцією з гравітаційною бетонною греблею і пригребельною будівлею ГЕС. Розташована у вузькій гірській ущелині. Проєктна встановлена потужність ГЕС — 1200 МВт.
Водосховище станції — найбільше в Середній Азії, має такі розміри: довжина — 65 км, площа дзеркала — 284,3 км ², максимальна глибина — 120 м. Повна ємність Токтогульского водосховища становить 19,5 км³, корисна — 14 км³.
Місто Кара-Куль, розташоване на південь від греблі (нижче за течією від її греблі) є домівкою для персоналу ГЕС. Місто Токтогул розташоване на північ від греблі.
ГЕС спроєктована інститутом «Гідропроект».
